大学などをはじめあらゆる研究開発機関にも対応 AIKIパイロットマシンシリーズ

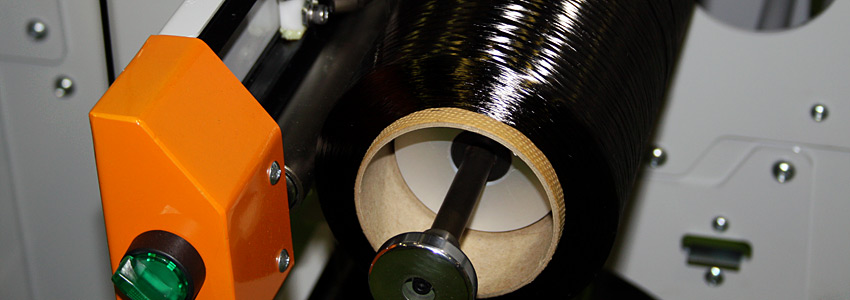

このワインダーは炭素繊維製造ラインの一部でAIKIリオテックの長年に亘る技術蓄積により、
PAN系・PITCH系何れの原糸にも対応可能な機種として開発された炭素繊維用巻取り機です。

対象機種

ASFW-R5 & ASFW-AC4
ASFWシリーズ

No Image
ASFW-AC4

・ASFW R4 & R5
・ASFW ACシリーズ

1) ダンサーローラー付き自動張力制御巻取り装置:
各錘での張力調整用スプリングやヴォリュームによる微調整が不要。
ダンサーローラー、オリジナルトルクモーターとインバーターにより巻取り張力を自動制御。

2) 簡単な条件設定:
希望設定張力と希望設定速度をメインコントローラーにあるタッチパネルに入力するだけで全錘を制御可能。

3) 巻き取り接圧の変更:以下の2種類から選択が可能
機械方式: スプリング調整によりご希望の接圧を設定し、機械的な暫減が可能。
電子方式: エアーシリンダーコントロールによりご希望の接圧を設定し、詳細な暫減が可能。

4) 生産管理(定長、ドッフィング時間と断糸)の確認:
全ての項目はメインコントローラーのモニターにて設定、確認が可能。

5) ヤーンガイド:
AIKIオリジナルフラットヤーンガイドは、そのカーボンファイバーがもつ最大幅で巻き取る事が可能。
巻き始めから終わりまで糸幅の変化を最小限に抑制。
